Özel YMA Serisi Dairesel Su Geçirmez Süngü Konnektörleri

Ev / Ürünler / Su ve Elektrik Konektörleri / YMA Serisi
Önerilen ürünler
Ofisimizi arayın

+86 176 0151 5794

E-MAIL

YMA Serisi Dairesel Su Geçirmez Süngü Konnektör Üreticisi

Ürün Giriş

• YMA Serisi Bağlantı Yöntemi: Bayonet Tipi Hızlı Bağlantı

• YMB Serisi Bağlantı Yöntemi: Dişli Anti-Losening Bağlantı

• Fişler ve soketler pimler veya deliklerle donatılabilir ve sonlandırma yöntemi kaynaktır.

• Hiperboloid tel yaylı jak, yumuşak yerleştirme ve ekstraksiyon, düşük temas direnci kullanılarak

• Beş düğmeli konumlandırma kör ekleme ve yanlış inserption önleme fonksiyonlarına sahiptir

• Nem ve suya daldırma gibi sert ortamlarda ekipman ve kablolar için uygun

Kablolar arasındaki elektrik bağlantısı, 55 metre su derinliğine dayanabilir ve kapatılmış

• Yürütme Standardı: Q/321283HL05-2011

Teknik parametreler

[Çevresel Performans]

—— Sıcaklık Kullanımı: -55 ℃ ~ 200 ℃

—— Göreli sıcaklık: 60 ℃'da% 95

—— Suçlama Performans: Su daldırma derinliği 0-55 metre

—— Tuz Direnci: 1000 Saat Paslanmaz Çelik: Bakır Alaşım 500 Saat: Alüminyum Alaşım 48 Saat

—— Sızıntı hızı: Çift başlı conta soketi arasındaki hava basıncı farkı 5.07 × 10'PA olduğunda, sızıntı oranı 46Pa cm³/s'den büyük değildir;
Cam contası arasındaki hava basıncı farkı 1.01 × 10Pa olduğunda, sızıntı oranı 1 × 10 pa · cm³/s'den fazla değildir.

— -Elektrik konnektörü ayrıca iyi anti -cold, anti -saniye ve diğer performansa sahiptir.

[Mekanik Özellikler]

--Dava. Paslanmaz çelik pasivasyon, bakır kimyasal nikel kaplama, alüminyum kimyasal nikel kaplama

—— İnsülatör: Termoset malzeme

—— Alin -Sızan Gövde ve Sızdırmazlık Halkası: Silikon Kauçuk -Temaslar: Bakır Alaşımlı Altın Kaplama

—— Titreşim: Frekans 10 ~ 2000Hz Hızlanma: 196m/s²

—— Etki, Hızlanma 980m/S²

—— Karşılaşma ivmesi: 980m/s

—— Mekanik yaşam: 1000 kez

[Elektrik Performans]

—— Temas Direnci ve Nominal Akım

İletişim Özellikleri MM

İletişim Direnci MΩ

Actren

Kaynak teli namlu iç çap

Φ1.0

5

5

Φ1.2

Φ1.5

2.5

10

Φ1.8

Φ2.0

1.25

20

Φ2.5

Φ3.0

0.75

40

Φ3.0

—— Derecelendirilmiş voltaj, voltaja ve yalıtım direncine dayanma

Çalışma ortamı

Nominal Voltaj V

Voltaj V.

Yalıtım Direnci MΩ

Normal sıcaklık durumu

500

1500

≥5000

Sıcak ve nemli durum

500

1125

≥100

Düşük Basınç Çubuğu (1KPA)

250

300

—— Anti-elektromanyetik girişim koruması: 100MHz ~ 1GHz'de minimum zayıflama 60dB'dir.

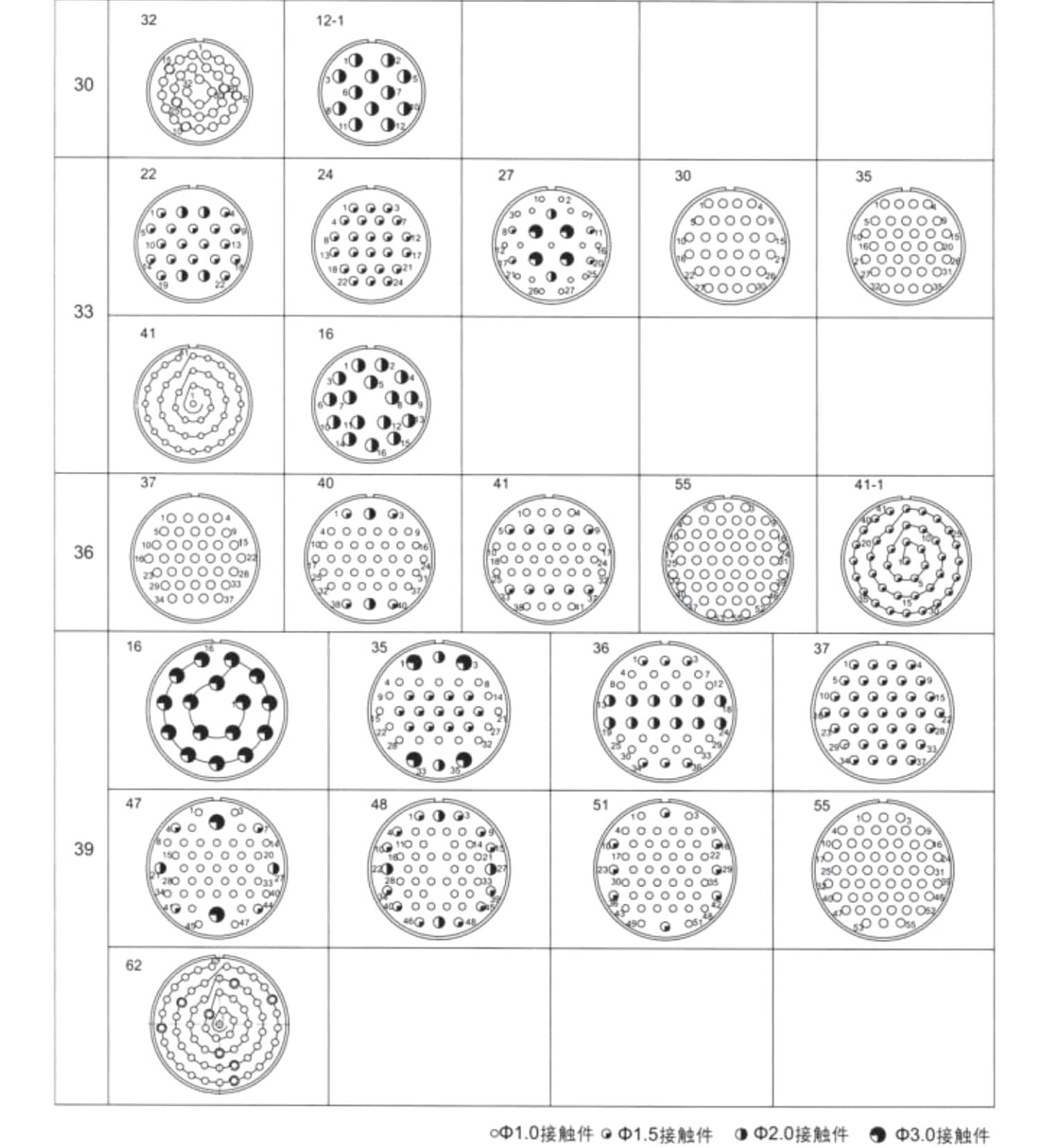

YMA 、 YMB Serisi Kontak Düzenlemesi (İğne Monte İzolatör yerleştirme yüzeyinin görünümü)

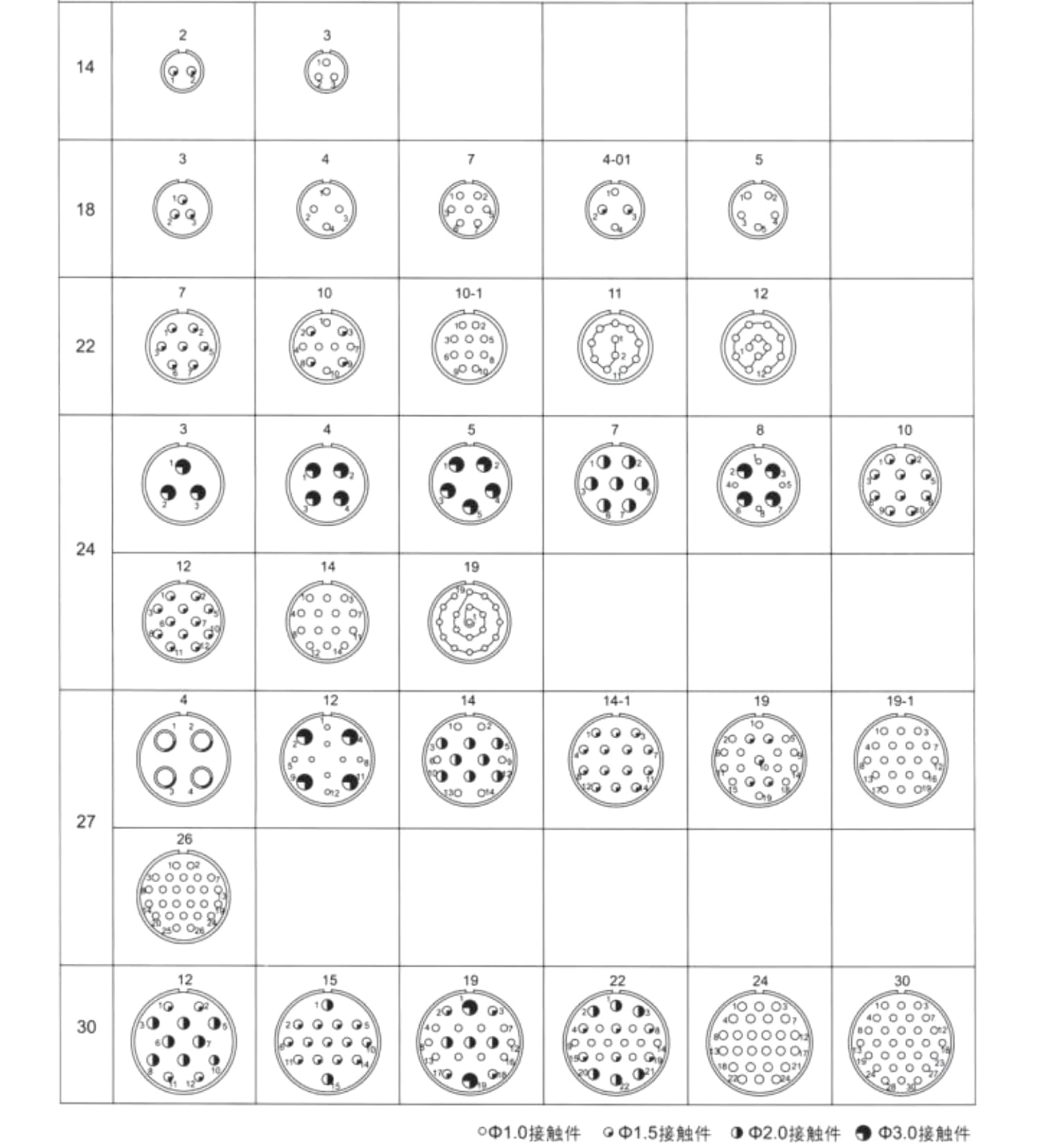

YMA 、 YMB Serisi Kontak Düzenlemesi (İğne Monte İzolatör Takma Yüzeyinin Görünümü)



Hakkımızda

Güç verimliliği elektrik konnektörü.

Taizhou Henglian Electric Co., Ltd. Nisan 2011de kurulan şirket, "Ginkgonun Memleketi" olarak bilinen bir nehir kıyısı şehri olan Taixingde yer almaktadır. Elektrik konnektörlerinin araştırma ve geliştirme, üretim ve satışında uzmanlaşmış bir yüksek teknoloji kuruluşudur.

biz Çin Özel YMA Serisi Dairesel Su Geçirmez Süngü Konnektör Üreticisi Ve OEM/ODM YMA Serisi Dairesel Su Geçirmez Süngü Konnektör Tedarikçisi.

Çeşitli mesleki ve teknik unvanlara sahip 30dan fazla personel, 30 milyon yuan değerinde sabit varlıklar ve çeşitli mekanik işleme ekipmanları ve test ekipmanları olmak üzere 150den fazla çalışanı bulunmaktadır.

Şirket son yıllarda üst üste "Zhangqiao Kasabasındaki En İyi On İşletme", "Zhangqiao Kasabasındaki En İyi On İşletme" olarak derecelendirilmiş ve "Taixing Şehri Üstün Katkı Ödülü" ve diğer unvanları kazanmıştır.

Şirketin şu anda önde gelen ürünleri arasında askeri standartlar olan Y11, Y17, Y27, Y50, YGD, YLH, YM, YW, J599I, J599II, J599III ve XC serisi dairesel elektrik konnektörleri, J7, J14, J20J, J29A, J30J ve J63A serisi dikdörtgen elektrik konnektörleri ve ulusal standartlar olan Y2, Y4, YP, LYP, YD vb. serisi dairesel elektrik konnektörleri yer almaktadır. Ürünler Genelkurmay Başkanlığı, Genel Silahlanma Dairesi, Deniz Teçhizatı Dairesi, İkinci Topçu Kolordusu, silah, havacılık, nükleer enerji, demiryolları, Devlet Şebekesi ve petrol jeofizik araştırmaları gibi askeri endüstrileri kapsamaktadır. Şirketimizde teknik merkez ve kalite kontrol merkezi bulunmakta olup, ileri üretim ekipmanları, modern test olanakları ve muayene ve test yöntemleri ile donatılmıştır. Ürünler üç geçirmezlik fonksiyonu, yüksek yoğunluk, yüksek güvenilirlik, elektronik uyumluluk vb. özelliklere sahiptir. Müşteri ihtiyaçlarını karşılamak için çeşitli kullanıcılar için çeşitli özel elektrik konnektörleri geliştirebilir ve üretebiliriz.

Şirket, Genelkurmay İletişim Dairesi ve Bilgi Sanayi Bakanlığı için askeri elektronik bileşenler, deniz ekipmanları ve havacılık alanında kalifiye bir tedarikçidir. GJB9001C-2017 silah ve ekipman kalite yönetim sistemi sertifikasını ve silah ve ekipman üretim ve bilimsel araştırma birimleri için ikinci seviye gizlilik sertifikasını geçmiştir.

Şirket her zaman "dürüstlük temelli, birlik ve sıkı çalışma, gerçeği arama ve yenilikçilik ve mükemmellik arayışı" kurumsal ruhuna bağlı kalarak, "marka değer yaratır" kavramına bağlı kalarak ve müşterilerine gönülden hizmet ederek Henglianı sektörde hızla lider konuma getirmiştir.

Taizhou Henglian Electric Co., Ltd. Yurt içi ve yurt dışından gelen müşterilerimizi ziyaret etmeye ve iş görüşmeleri yapmaya davet ediyoruz!

Bize Ulaşın
  • Fabrika
    Fabrika
  • Üretim hattı
    Üretim hattı
  • Birleştirmek
    Birleştirmek
  • Kablo demeti atölyesi
    Kablo demeti atölyesi
  • Ürün tasarımı
    Ürün tasarımı
  • Denetim ekipmanı
    Denetim ekipmanı
  • Denetim ekipmanı
    Denetim ekipmanı
  • Birleştirmek
    Birleştirmek
  • Fabrika alanı
    Fabrika alanı
  • Onur duvarı
    Onur duvarı
  • Ürün Ekran Kabini
    Ürün Ekran Kabini
  • Eğitim
    Eğitim
  • Eğitim
    Eğitim
  • Üstün Katkı Ödülü
    Üstün Katkı Ödülü
  • 10. Yıldönümü Sanya gezisi
    10. Yıldönümü Sanya gezisi
  • Sergi
    Sergi
  • Sergi
    Sergi
  • Sergi
    Sergi
Onur Belgesi
  • Sertifika
  • Sertifika
  • Sertifika
  • Sertifika
  • Sertifika
  • Sertifika
  • Sertifika
  • Sertifika
İç yüzü
Sektör bilgisi

Nasıl kurulur ve kaldırılır YMA Serisi Dairesel Su Geçirmez Bayonet Konnektörü ?

YMA serisi dairesel su geçirmez süngü konnektörü, süngü bağlantı yöntemi aracılığıyla verimli ve uygun bir kurulum ve kaldırma deneyimi sağlar. Tasarımı sadece operasyonun rahatlığını arttırmakla kalmaz, aynı zamanda bağlantının istikrarını ve koruma performansını da sağlar. İster karmaşık bir ortamda veya konektörün sık sık değiştirilmesi gereken durumlarda, YMA Serisi konnektörü kullanıcıların işlemi kolayca tamamlayabilmesini ve bakım süresini ve maliyetini azaltabilmesini sağlayabilir. Aynı zamanda, mükemmel su geçirmez, toz geçirmez ve şok geçirmez özellikleriyle, askeri, havacılık ve yağ keşfi gibi sert ortamlarda yaygın olarak kullanılır.

1. süngü bağlantı tasarımı
YMA serisi konnektörü bir süngü bağlantı tasarımı benimser. Takarken, konektör tapasını ve soketi hizalayın ve saat yönünde süngü konumuna dönün. Konektör yerleştirildikten sonra, dahili kilitleme mekanizması, gevşemeyi veya düşmeyi önlemek için konektörün sıkıca oturmasını sağlayacaktır.
Bu süngü tasarımı, konektörün kısa sürede sabit bir bağlantıyı tamamlamasını sağlar, bu da hızlı kurulum ve kaldırma gerektiren senaryolar için çok uygundur.

2. Kurulum yöntemi
Bağlantı Ekle: Fişin soketteki doğru konuma yerleştirildiğinden emin olmak için konektör fişini ve soketi bağlayın.
Dönme Kilidi: Bağlantının sıkıca sabitlendiğini belirterek, bağlantı stabilitesini ve su geçirmezliği sağlayarak, bir "tıklama" kilitleme sesi duyana kadar konektör fişini hafifçe döndürün.
Araç gerekmez: Kurulum işlemi sırasında operatörler için teknik gereksinimleri azaltan ve kurulum verimliliğini artıran özel bir araç gerekmez.

3. Sökme yöntemi
Dönüş Kilit açma: Sökülürken, süngü kilitleme mekanizmasını serbest bırakmak için konektör fişini saat yönünün tersine döndürün ve fişe kolayca çıkarabilirsiniz.
Basit ve Hızlı: Sökme işlemi basit ve hızlıdır ve konektöre veya ilgili parçalara zarar vermek kolay değildir. Sık sökme ve montaj gerektiren ortamlar için uygundur.
Aşırı kuvvete gerek yok: Konektör tasarımı ergonomiyi dikkate alır. Aşırı çekmenin neden olduğu hasarı önlemek için sökme sırasında aşırı kuvvet uygulamak gerekli değildir.

4. Su geçirmez ve toz geçirmez tasarım
YMA Serisi konnektörü yüksek bir koruma seviyesine sahip olduğundan (IP67 veya daha yüksek), eklenti ve fiş çıplak işlem sırasında, sızdırmazlık halkı ve süngü tasarımı, nem, toz vb. Konnektöre girmesini etkili bir şekilde önleyebilir ve uzun sürebilir. -Konnektörün terim kararlı çalışması.
Konektörün harici su geçirmez yapı tasarımı, aşırı hava ve yüksek nem ortamlarında hala güvenli bir şekilde bağlanabilmesini ve sökülmesini sağlar.

5. Anti-Vibrasyon ve Şok Performansı
Süngü kilitleme mekanizması nedeniyle, YMA serisi konnektörü iyi anti-vibrasyon ve şok direncine sahiptir. Yüksek vibrasyon ortamında bile, konektör kararlı bir bağlantı sağlayabilir ve gevşemesi kolay değildir.
Bu güvenilir kilitleme yapısı, demiryolları, askeri ve havacılık gibi yüksek talep gören ortamlarda kullanım için çok uygundur.
